Una familia, configuraciones identificadas
Compare reservas y cantidades de módulos mediante una lista de materiales específica.
Almacenamiento de energía / ESS integrado · evaluación clase 40–71 kWh
Selección B2B · proyectos en Colombia
ESS apilado para evaluar configuraciones de 40 a 71 kWh
Para integradores que comparan varias reservas dentro de una familia de conversión clase 10 kW. Cada número de capas necesita su configuración, plano y límites liberados; la foto de entrada no describe todas las variantes.
Integradores e instaladoresDistribución y OEM
La energía no cambia la acometida
La topología AC se confirma con el inversor de la variante y el servicio real del sitio.
Acceso y recarga para cada tamaño
Revise altura, soporte, servicio y recuperación de energía en la configuración cotizada.
Identifique modelo y revisión
Referencias y estado de la documentación
| Plataforma DC de referencia | 51,2 V DC de referencia |
|---|---|
| Energía de referencia | Referencias 40,96 / 51,2 / 61,44 / 71,68 kWh |
| Formato | Familia de sistemas integrados apilados |
| Variante y límites | Ficha del equipo exacto por confirmar |
| BMS y protocolo | Validar comunicación y firmware con el inversor |
| Topología AC y respaldo | Requiere confirmación de ingeniería |
La referencia previa presenta 4–7 capas y una opción AC 220/230 V monofásica. Esa indicación no confirma 120/208 V a 120°. El dato de 100 A tiene base ambigua; no se publica como límite del conjunto. Cada configuración requiere su propio plano.
ESS integrado · evaluación clase 40–71 kWh
Un alcance identificable para el proyecto
Este es un sistema integrado: defina la versión de batería y conversión incorporada. No se añade un segundo inversor externo ni se ofrece separar su batería como opción estándar.
Preparar evaluación
ESS integrado · evaluación clase 40–71 kWh
La arquitectura AC se revisa con los datos del sitio
La tensión DC de la batería no define fases, neutro o salida de respaldo. Confirme acometida, entrada y salida AC, relación de fase, puesta a tierra, EPS, transferencia y requisitos del operador.
Revisar la guía de compatibilidad →
ESS integrado · evaluación clase 40–71 kWh
Variantes de energía con revisión por configuración
La topología AC se confirma con el inversor de la variante y el servicio real del sitio.
Preparar evaluación
ESS integrado · evaluación clase 40–71 kWh
El arreglo FV se dimensiona con el inversor
Los módulos rígidos de distintas potencias son alternativas de suministro. Revise Voc a la temperatura de diseño, corriente, rango MPPT y configuración permitida con las fichas de módulo e inversor.
Preparar evaluación
ESS integrado · evaluación clase 40–71 kWh

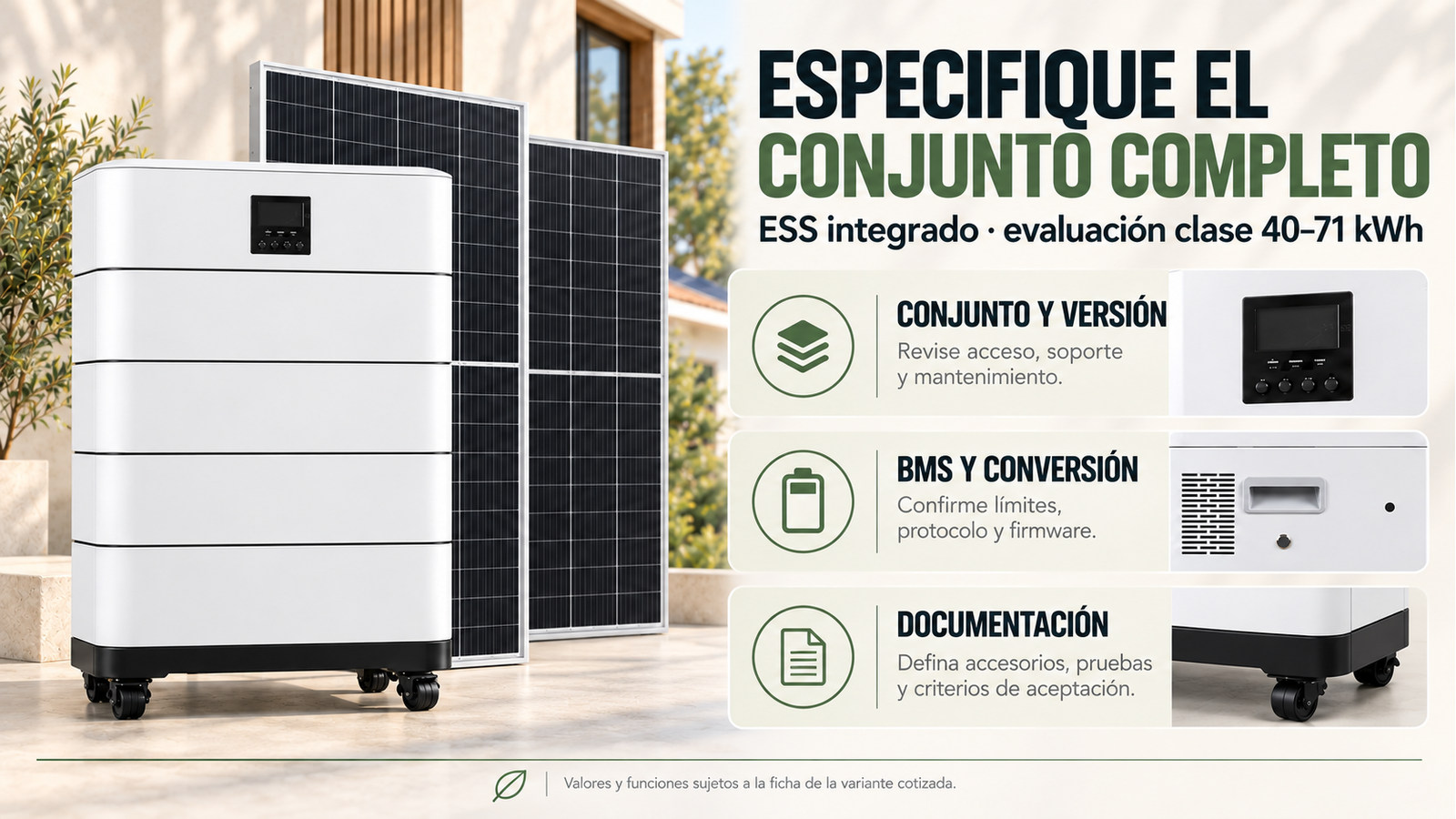

Prepare la especificación de suministro
Acorde modelo, revisión, cantidad, accesorios, documentos, pruebas de muestra e inventario. La aprobación de una variante no se extrapola a otras configuraciones.
Preparar evaluaciónDatos del proyecto antes de definir el equipo
Batería y configuración DC
Ventana completa de tensión, corriente por módulo y conjunto, BMS, firmware y configuración expresamente autorizada.
Conversión y AC
Inversor, entrada y salida AC, fases, relación L1/L2, neutro, puesta a tierra, EPS y transferencia.
Sitio y documentación
Operador, modo de operación, cargas, acceso, ambiente, requisitos RETIE y criterios de aceptación de muestra.
No se asume paralelo, conexión en serie, aprobación de interconexión o protocolo compatible sin soporte del modelo específico.
Preguntas sobre esta plataforma
¿Qué distingue a esta referencia?
Para integradores que comparan varias reservas dentro de una familia de conversión clase 10 kW. Cada número de capas necesita su configuración, plano y límites liberados; la foto de entrada no describe todas las variantes.
¿Qué debe quedar confirmado antes de seleccionar?
La referencia previa presenta 4–7 capas y una opción AC 220/230 V monofásica. Esa indicación no confirma 120/208 V a 120°. El dato de 100 A tiene base ambigua; no se publica como límite del conjunto. Cada configuración requiere su propio plano.
¿La energía de la batería confirma la potencia AC disponible?
No. Se revisan energía nominal y utilizable, corriente y tensión DC, BMS, inversor y potencia por modo con los documentos de la variante.
¿Puede utilizarse con la acometida de cualquier vivienda colombiana?
No se presenta como compatible con todas las acometidas. Según operador, edificio y conexión, la configuración puede variar. El caso 120/208 V de 120° requiere validación específica y no equivale a 120/240 V de fase partida.
¿Se ofrece certificación RETIE de esta referencia?
No se presenta una certificación RETIE del modelo. Los requisitos del equipo, configuración e instalación se confirman con el profesional local y el organismo correspondiente.
¿Qué datos deben acompañar una solicitud?
Ciudad, operador, acometida y tensiones, fases y neutro, inversor y firmware, solar, modo previsto, cargas, kW/kWh, transferencia y responsable de instalación.
Confirme el modo de operación del modelo
Una arquitectura aislada atiende cargas separadas de la red. La operación interconectada requiere funciones del equipo y requisitos del operador confirmados. La salida de respaldo/EPS se revisa por separado, incluidos fases, neutro y transferencia.
La denominación “híbrido” no confirma interconexión, exportación o un respaldo adecuado para el sitio. Revisar diferencias de arquitectura →
Prepare los datos del sitio y la variante
La ficha inicial permite revisar batería, inversor y respaldo con el profesional responsable.
Preparar ficha del proyecto
